Installation d’une chaudière à granulés de bois

Par   26 juin 2017

Aujourd’hui nous vous présentons un chantier d’installation d’une chaudière à granulés de bois.

Du choix de la chaudière à pellet, en passant par la pièce de réserve des granulés, découvrez toutes les étapes de la réalisation de ce projet.

Le projet d’installation d’une chaudière à granulés de bois

L’installation a été réalisée par Feugranule à Roncq (Nord) dans une maison individuelle. Il s’agissait ici de remplacer une ancienne chaudière fuel par une chaudière à granulés de bois. Après une visite technique sur place, pour établir les modalités de réalisation du projet, le choix s’est porté sur une chaudière ÖkoFEN Pellematic. Cette chaudière à pellets, outre sa qualité de fabrication, offre une solution économique et écologique. Et grâce à sa réserve de granulés elle peut fonctionner de façon autonome pendant plusieurs mois. Il a donc fallu construire la réserve de granulés, supprimer l’ancienne chaudière et installer la chaudière à pellets.

La création du local de réserve des granulé de bois

La chaudière est alimentée automatiquement en granulés de bois depuis une réserve (ou silo) et grâce à un système de vis sans fin. Dans ce projet le local de stockage est situé dans un local aménagé à côté de la chaufferie.

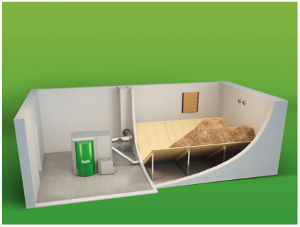

Chaudière à granulés avec pièce de réserve et alimentation par vis sans fin

La chaufferie et la pièce de stockage du pellet

Ce réservoir de stockage doit être étanche à l’air ou à l’eau afin de conserver les granulés bien au sec. Le local a donc été maçonné et son intérieur a été doublé en bois. Le système de raccords permettant le remplissage de réserve a été créé au niveau du mur extérieur.

Les photos de la réalisation du local de réserve pour pellets

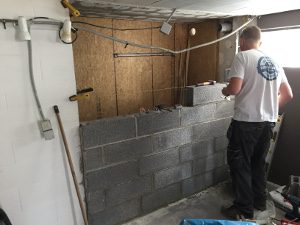

Création d'un local de réserve de pellet pour chaudière à granulés

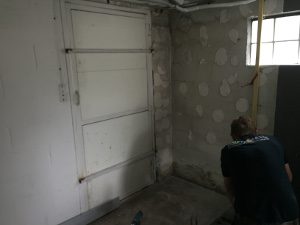

Préparation de la création du silo à pellets

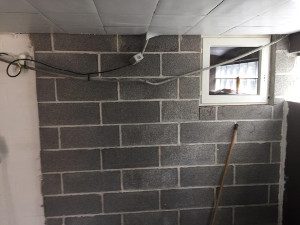

Création d'un local de réserve de granulés de bois

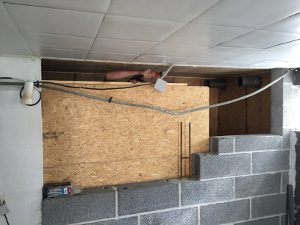

L’intérieur de la réserve est doublée en panneaux de bois

doublage local réserve à pellets Feugranule

On voit en haut à droite le système de remplissage avec évent

Local de réserve de granulés de bois

On laisse un « trou d’homme » pour une intervention éventuelle dans le local

L’alimentation automatique de la chaudière à granulés de bois

La chaudière est alimentée en granulés par une vis sans fin installée au fond du silo. Afin de s‘assurer que la réserve de granulés puisse se vider complètement, le montage est réalisé en pans inclinés.

Les photos de l’installation de la vis sans fin

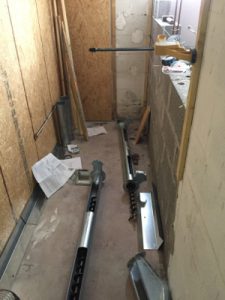

vis sans fin réserve pellets Feugranule

La vis sans fin avant son installation

Installation vis sans fin Feugranule

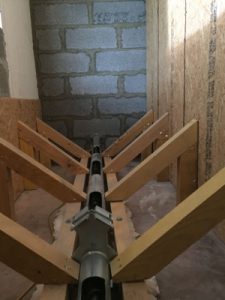

La vis sans fin et les pans inclinés

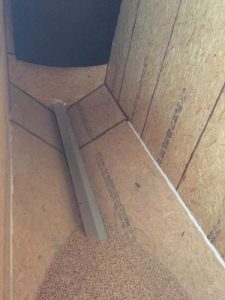

Alimentation en pellets d'une chaudière

L’alimentation en granulés de bois

L’installation de la chaudière à granulés de bois

La chaudière est mise en place dans une pièce juste à côté de la réserve à pellets. Elle est reliée à la fumisterie, au système d’alimentation à vis sans fin et à la tuyauterie du chauffage central. Dans le cas présent elle permettra également de chauffer le ballon d’eau chaude. La chaudière ÖkoFEN Pellematic est la référence des chaudière à granulés en Europe. Elle offrira donc des économies et un confort d’utilisation pendant de longues années.

La chaudière est positionnée dans la chaufferie

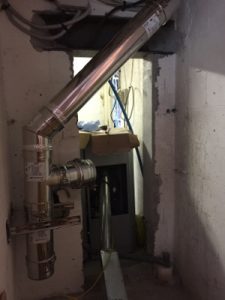

Ici vue du local de l’arrière avec la fumisterie

Installation chaudière à granulés Nord

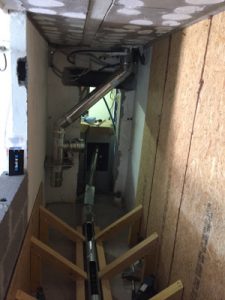

La vis sans fin est raccordée à la chaudière à pellets

Chaudière à pellets Nord Feugranule

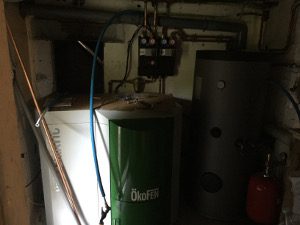

La chaudière installée et reliée au ballon d’eau chaude

Un petit récapitulatif en vidéo du fonctionnement de la chaudière à granulés à alimentation automatique:
